ヴィッテンシュタイン

サイバー・ダイナミック・システム (CDS)

サイバー・ダイナミック・システム (CDS) は、モータ・エンコーダ・ドライバ・各種インタフェースを一体化した防水構造(IP65)の小型電動サーボシステムです。

フィールドバス・インタフェースはINとOUTのコネクタを装備していますので、T字コネクタは不要です。

安全機能としてSTO(セーフ・トルク・オフ)を採用しています。

オプションで、減速機付き(CDSGシリーズ)または ボールネジシリンダ付き(CDSLシリーズ)を選択可能です。

当製品群は、ヴィッテンシュタイン・サイバー・モータ社製でドイツ生産の製品です。



仕様

  ● モータサイズ:Φ40mm

  ● 主電源電圧:DC48V(許容電圧範囲:DC12~60V)

  ● 制御電源電圧:DC48V(許容電圧範囲:DC12~60V)

  ● 出力:最大連続出力137W、 瞬時最大出力315W(5秒)

  ● 最大出力トルク:1から22Nm

  ● 最大速度:5000 r/min

  ● エンコーダ:1回転ABS(12ビット/回転) または 多回転ABS(12ビット/回転、多回転16ビット)

  ● オプション:保持用ブレーキ、ボールネジシリンダ、減速機



  ● インタフェース:CANopen、EtherCAT、PROFINET、EtherNet/IP、SERCOS Ⅲ、マルチEtherNet

  ● コネクタ: X1=フィールドバスインタフェース OUT

           X2=フィールドバスインタフェース IN

           X3=診断用USB

           X4=ディジタル入出力

           X5=電源

  ● LED: DS=ドライブ状態

          MS=モジュール状態

          NS=ネットワーク状態

  ● 保護等級: IP65

  ● 安全機能: STO(セーフ・トルク・オフ)

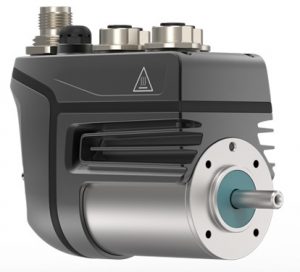

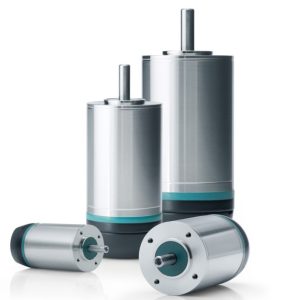

一体型モータ(CDSRシリーズ)

  一体型ブラシレスサーボモータです。

   ● サイズ:40mm

● 質量:0.6kg(ブレーキなし)/0.81㎏(ブレーキ付き)

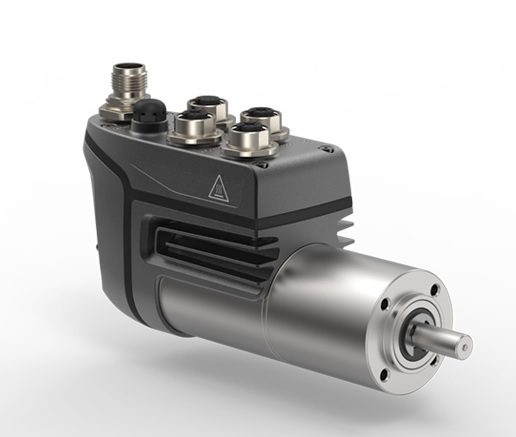

減速機付き一体型モータ(CDSGシリーズ)

  減速機付きの一体型ブラシレスサーボモータです。

  減速比は4から100の中で各種選択できます。

   ● 減速比 : 5、10、25、他

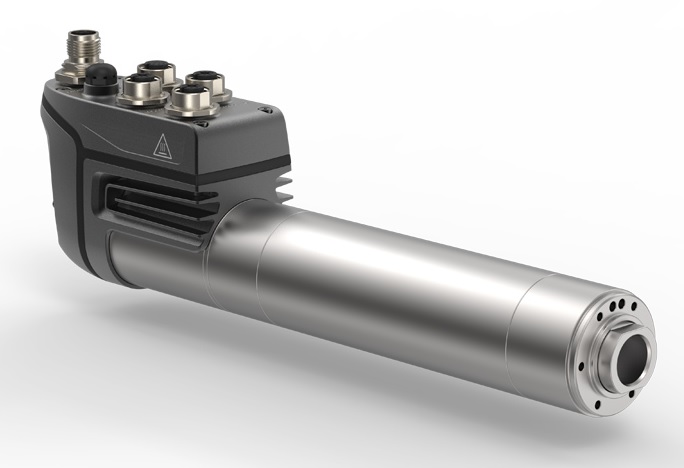

一体型シリンダ(CDSLシリーズ)

  ブラシレスサーボモータと合体したボールネジシリンダによって構成された一体型リニア・アクチュエータです。

   ● リード  : 3mm、10mm

   ● ストローク: 50mm、200mm、300mm







これらの製品はヴィッテンシュタイン・サイバー・モータ社製で、ドイツ生産です。

弊社で販売およびサポートをいたします。



詳細データは “資料ダウンロード” のページからダウンロードしてください。
