さまざまな業種で使用されているSFU(ターナリー・サーボ・ファンクション・ユニット)の多彩な用途、適用環境をご紹介します。

■ 食品機械(加工・充填・搬送・包装)

高推力電動シリンダ、防水・防塵電動シリンダ、サーボモータ、ギア一体型ロータリーアクチュエータ

防水・防塵アルミ密閉ハウジング構造が有効です。 液体、粉体飛散などの環境に適応します。

食品用H1グレードグリース仕様をラインアップしています。充填装置用途に高推力(最大10000N)で対応します。

過酸化水素での殺菌や 防錆など特に清浄性を高めた要求仕様およびIP65を超える用途(IP69K相当、高圧洗浄など)についてもご相談ください。

67 STP+cylinder-0   cylinder logo

■ 製薬機械 (打錠・充填・搬送・検査・包装)

防水・防塵電動シリンダ、サーボモータ、ギア一体型アクチュエータ

サーボアンプ一体型構造によって、多軸用途で省配線を実現しています。

スリップリングを使用する回転テーブル用途などで、スリップリング(ロータリージョイント)の局数を大幅に減らしています。

ENIP 2 port motor ENIP 2 port smallJPG



■ アミューズメント装置・ロボット関係

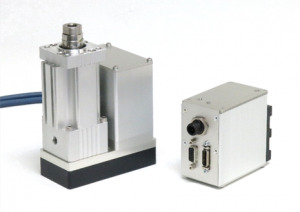

モータ折り返し電動シリンダ、中空軸の直交減速機付サーボファンクションユニット

全長を短縮したコントローラアンプ一体型電動シリンダなどが使用されています。

ロボットの関節駆動用途など揺動動作が必要な個所にはクレビスマウントで対応します。

Folded cylinder with separated amp  cylinder trunion demo



中空軸の直交減速機付サーボファンクションユニット

2軸同軸の旋回軸用途などに使われます。

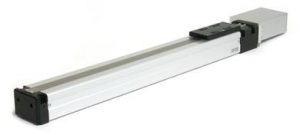

ロングストローク電動シリンダ

ドアの開閉、リンク操作などに使われます。

belt-2   pinion   046 cylinder 400mm stroke slider-1


アナログ入力仕様、サーボファンクションユニット

アミューズメント向けロボットなど、アナログ信号により自在に動作させることが可能です。

■ 各種製造ライン用自動機(加工機・組立機・搬送・包装)

コントローラアンプ一体型電動シリンダ・スライダ、サーボモータ、ギア一体型アクチュエータ、バッテリーレスアブソリュートセンサ

サーボアンプ一体型構造によって、多軸用途で省配線を実現します。

電動シリンダがエアシリンダに代わって使用されています。

段取り替え、型交換など、制御盤と装置の切り離しが必要な用途で、大幅な配線コスト低減、時間短縮が可能になります。

軽量・コンパクトで高推力の電動シリンダ(最大10000N)で位置決め、押し付け、昇降などに使われます。

高温環境での用途、1000Nを超える用途に対応しています。

停電時、電源遮断時にも位置情報をキープする必要のある用途に、バッテリーレスアブソリュートセンサで対応します。

電池費用や交換時期の管理および交換工数の削減ができます。

TXBA146-101-1   024 small-1 032 small-1

■ 試験・検査装置・治具

高推力電動シリンダ、 高剛性ギアユニット、コントローラアンプ分離型電動シリンダ

コントローラアンプ一体型に加え、アンプ分離型も選択可能です。高温・低温環境での用途、1000Nを超える用途に適用しています。

半自動機や治具などに、リンクトムーブ機能を使ってPLCを使わずに入力信号一つで複雑な動作を可能にしています。

■ 洗浄装置

防水・防塵電動シリンダ、サーボモータ、ギア一体型アクチュエータ

特殊液剤などに対して耐性を高めた仕様による対応です。IP67を超える用途についてもご相談ください。

main-pro    Wash down cylinder(IP69)



■ 木工・紙加工機

防水・防塵電動シリンダ、サーボモータ、ギア一体型アクチュエータ

標準ラインアップで対応しています。

■ 溶接機械

防水・防塵電動シリンダ

アーク溶接の環境下においてワークを移動・固定する用途にて使用されています。

■ 監視用カメラおよび検査用カメラ

防水・防塵電動シリンダ、一体型サーボモータ

監視用カメラおよび検査用カメラの用途に停止時の微振動がないSTP機種が有効です。

■ エアシリンダ代替、油圧シリンダ代替

防水・防塵電動シリンダ

エアシリンダや油圧シリンダから電動シリンダへの移行にもご検討ください。複数箇所の位置決めが可能で、推力や速度・加速度の設定や状態のモニタが容易です。コンプレッサーが不要になります。ターナリー・サーボ・ファンクション・ユニットは特に防水が必要な環境において有効です。
