cyber® kit-line

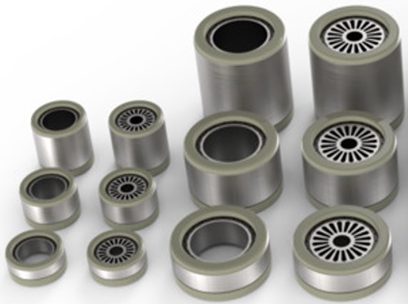

cyber® kit-lineは、ステータと中空軸ロータで構成されるフレームレス中空サーボモーターキット（標準品）です。

大口径の中空軸と、自動生産による高密度化および高いトルクが特長です。

お客様の装置に合わせたビルトインやロボット関節への組み込みを容易にします。

●　外径：２つのサイズ（Φ５０ｍｍ、Φ８５ｍｍ）

●　長さ：各々３つの軸方向長さ（外径 Φ５０ｍｍ：１０、２０、４０ｍｍ、外形 Φ８５ｍｍ：２０，４０、８０ｍｍ）

●　巻線電圧タイプ：４８Ｖ、５６０Ｖ

●　センサー：３種類のセンサー（ＰＴ１０００・ＰＴＣ（温度センサー）およびホールセンサー）から選択可能

●　外径 Φ５０ｍｍ：中空径 Φ３０ｍｍ、外形 Φ８５ｍｍ：中空径 Φ５０ｍｍ

●　中実仕様ローターもございます。

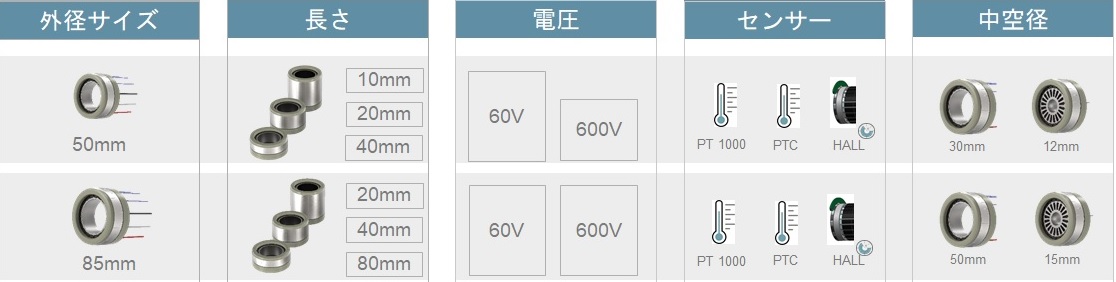

下表にその組合せを示します。

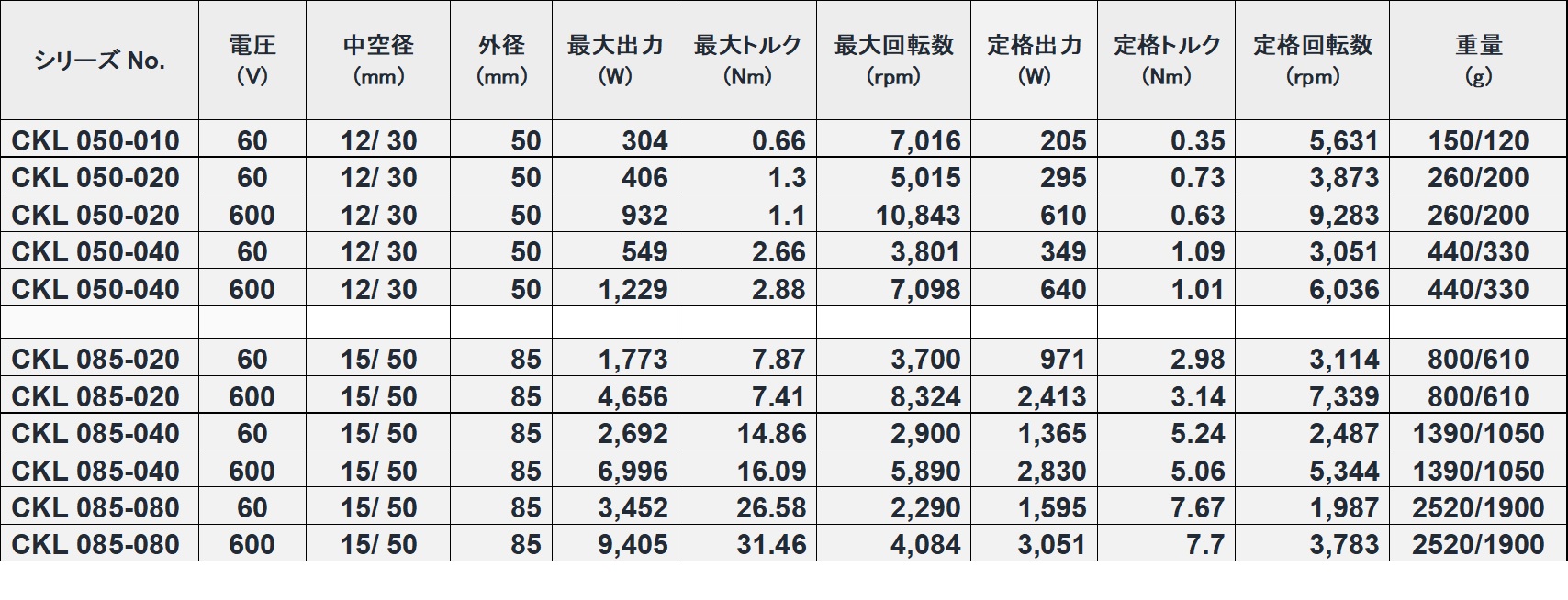

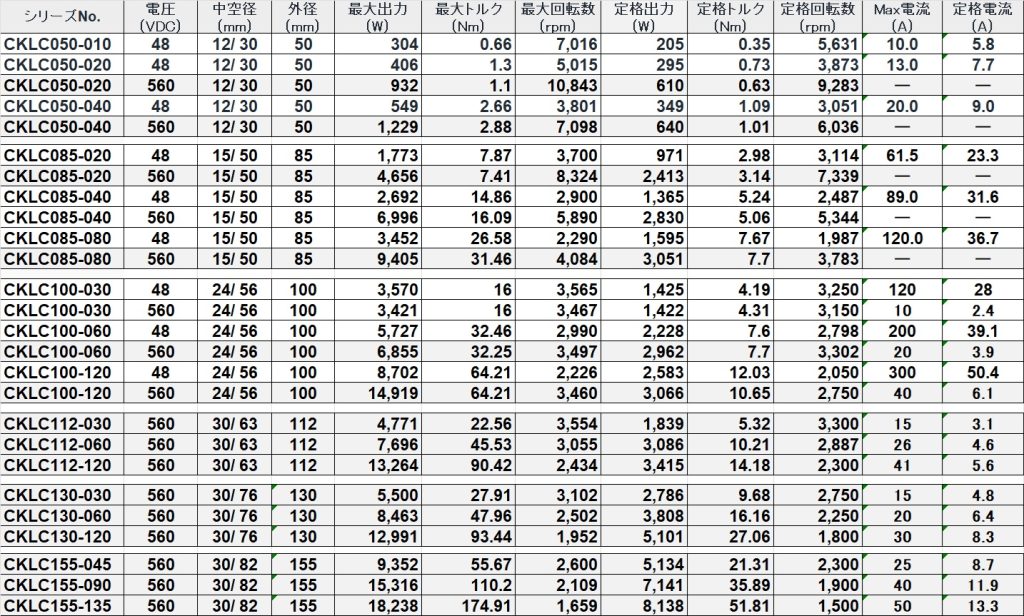

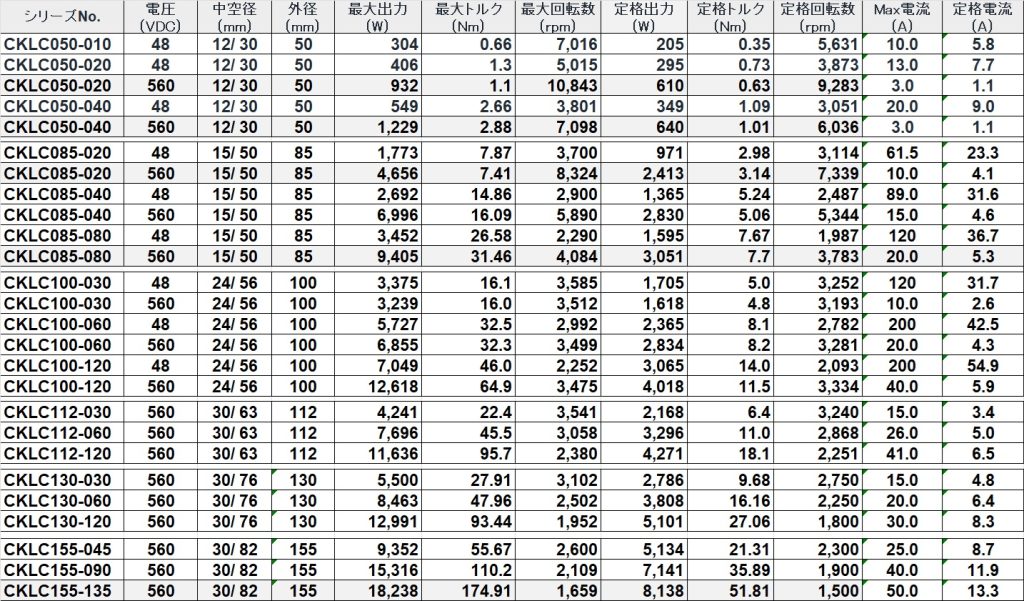

下表に各々の特性を示します。

（注意：完成体のモータにする場合には、ベアリングや放熱条件により若干の変動を生じます。）

当製品は、ヴィッテンシュタイン・サイバー・モータ社製のドイツ生産です。

詳細資料　”cyber^® kit line 中空モーターのご紹介-jp” は、“資料ダウンロード”のページからダウンロードしてください。

弊社（ヴィッテンシュタイン・ターナリー株式会社）にて軸受け・フィードバックセンサーを組み込んだ標準「完体中空軸モータ」の他に、お客様仕様でカスタム仕様で提供することも可能です。詳細情報は弊社にお問い合わせください。
